Diagrama de Pareto Fallas Históricas

El indicador Diagrama de pareto fallas históricas muestra la cantidad de puntos de control que han sido registrado con al menos una falla durante el proceso de revisión de las fichas.

Consideraciones importantes

• Este indicador no contabiliza fichas asociadas a etapas controladas por Formato auditoría.
• Si un punto de control en una misma ficha, tiene revisiones con más de una Falla, el indicador contabiliza 1 falla histórica.

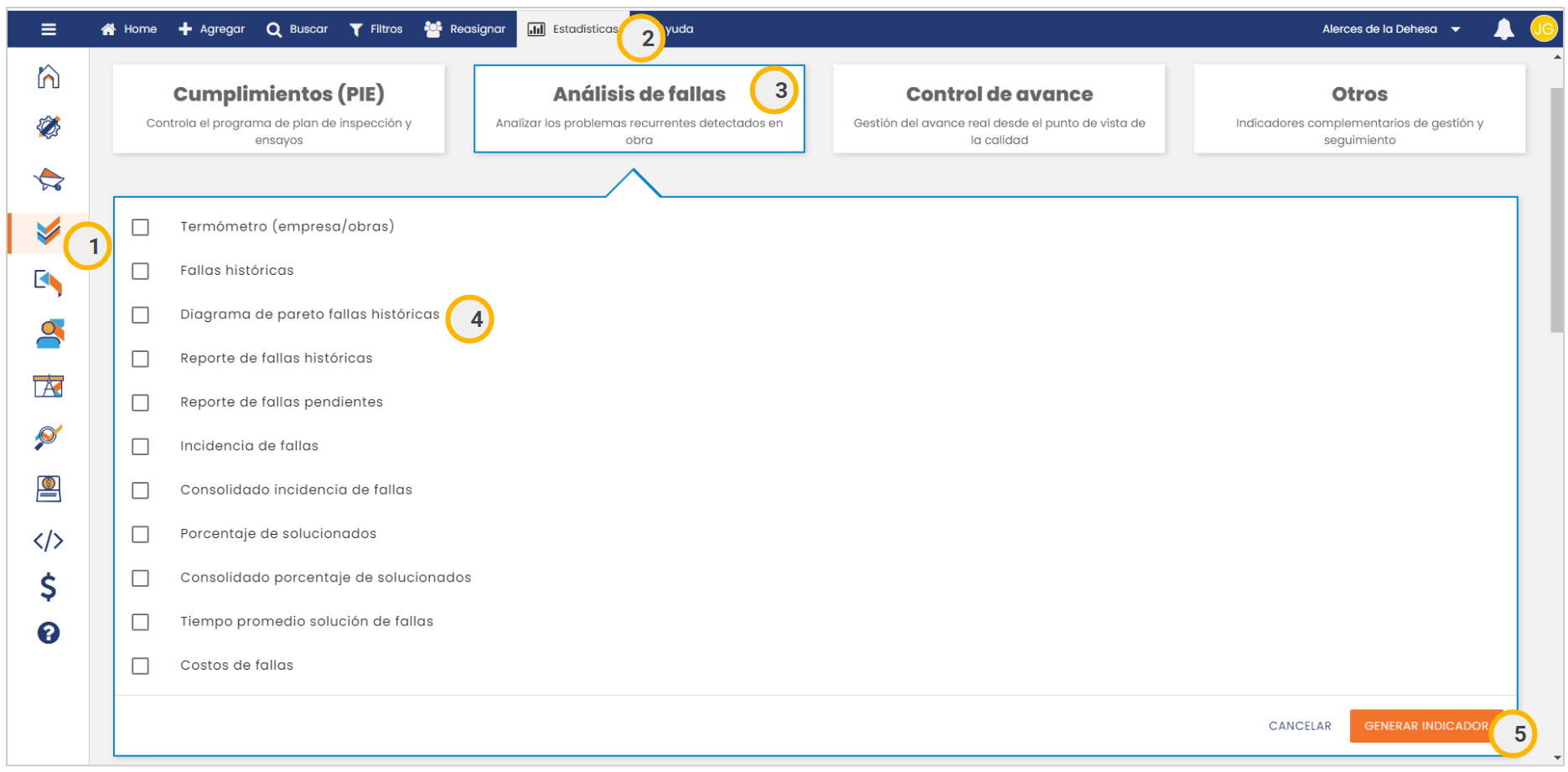

Para acceder a este indicador debes seguir la ruta: Calidad > Estadísticas, hacer clic en Análisis de fallas, seleccionar Diagrama de pareto de fallas históricas y presionar en Generar Indicador.

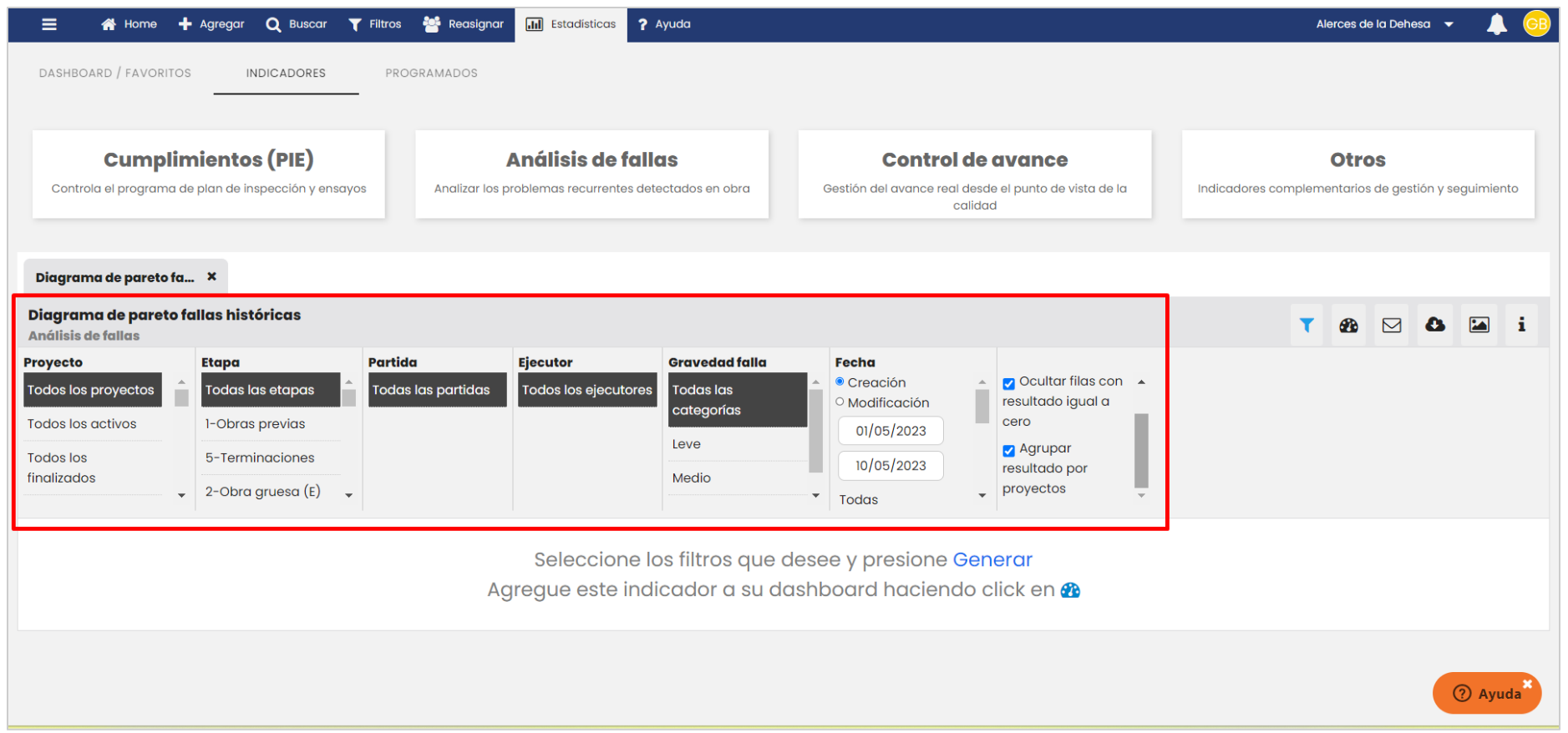

La contabilización de puntos de control con fallas se mostrará agrupada de la siguiente manera:

• Por obras, si selecciona el filtro Todos los proyectos (incluido las opciones activos y finalizados). En este caso, se desplegará la opción de agrupar resultados por proyectos.
• Por etapas, si selecciona el filtro Todas las etapas.
• Por partidas, si selecciona una etapa en particular y el filtro Todas las partidas.
• Por subpartidas y puntos de control, si selecciona una partida en particular.
• Por ubicación, si selecciona una partida en particular y no ocupas el filtro Todos los proyectos.
• Por Ejecutor, si selecciona un ejecutor en particular.
• Por Gravedad de falla, si selecciona un tipo de gravedad de falla en particular.

Adicional a estos filtros, se puede escoger si se ocultan las filas que no tengan fallas registradas.

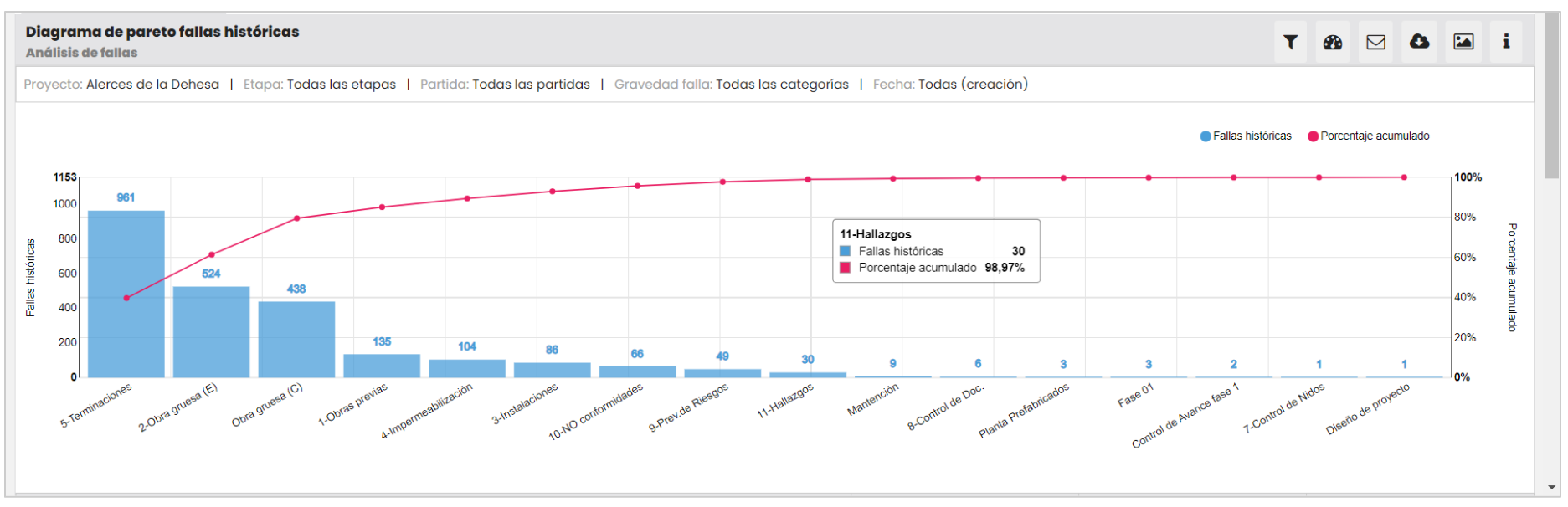

Estos datos estarán ordenados de mayor a menor frecuencia y serán graficados mediante barras en el indicador. En el gráfico también se mostrará una línea que representa el porcentaje acumulado de las frecuencias. Al posar el cursor sobre el área del gráfico se muestra el detalle de las fallas y % acumulado para la respectiva, etapa, partida, subpartida o proyecto, de acuerdo a los filtros colocados.

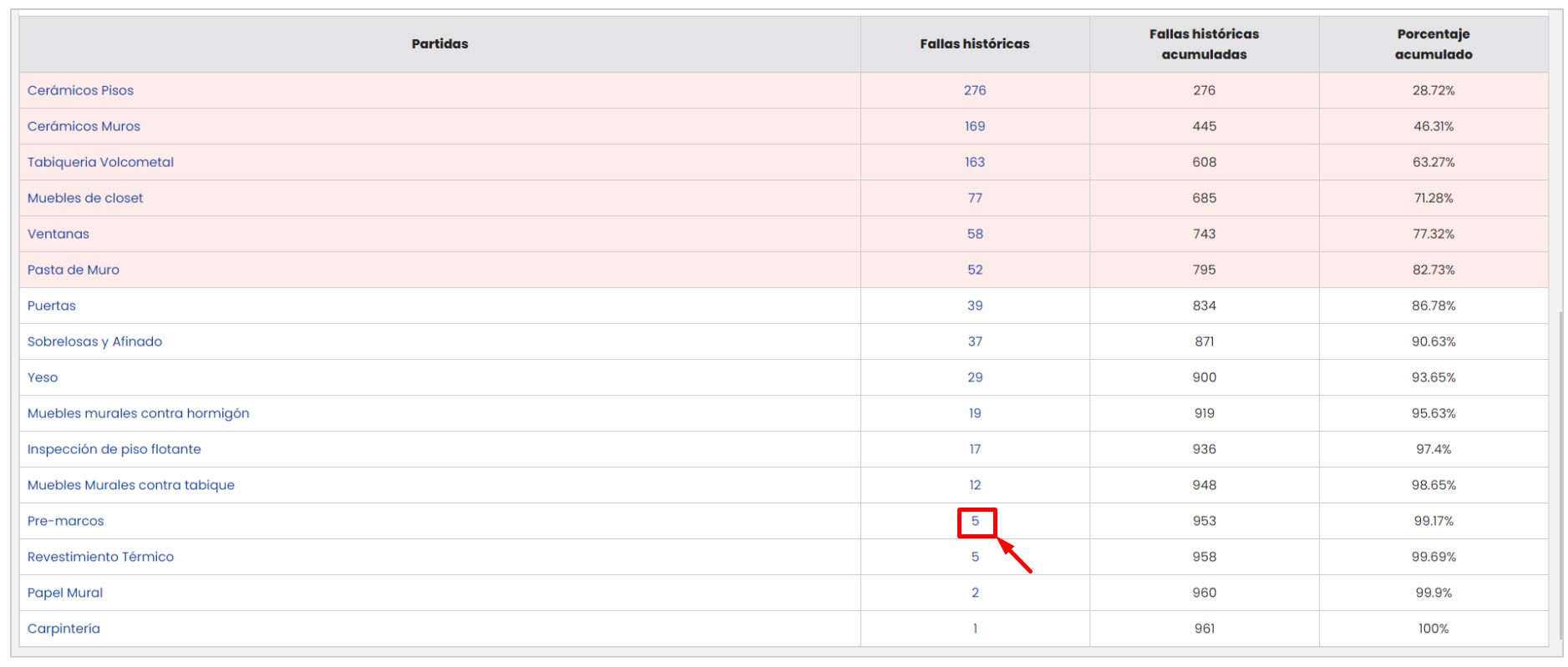

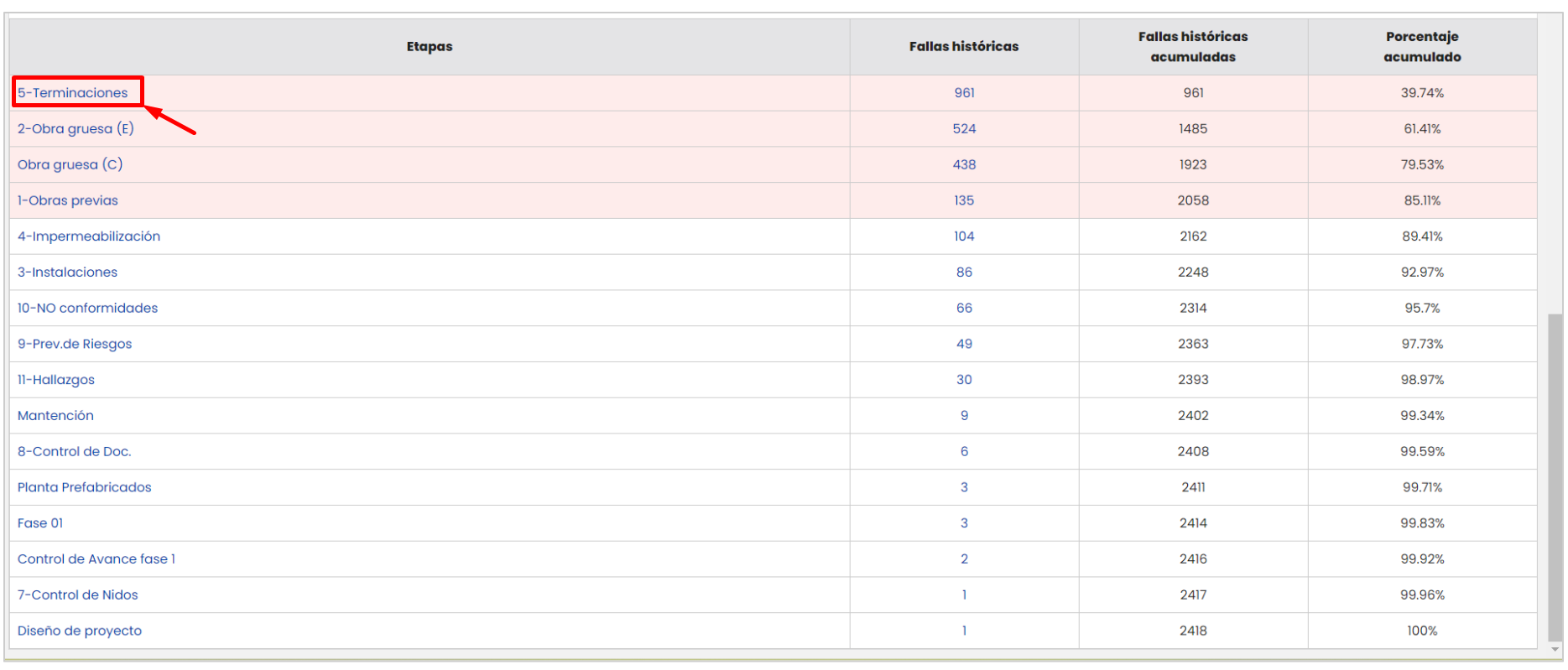

Debajo del gráfico se presenta una tabla que indica el número de fallas históricas, el acumulado y porcentaje acumulado de éstas. Se mostrará con fondo de otro color, las filas que cubren al menos el 80% de las fallas. Al hacer clic en el nombre del proyecto, o de la etapa o partida, podrás encontrar la información de las fallas históricas para las etapas, partidas o subpartidas, respectivamente.

Al presionar sobre el número de fallas históricas, obtendrás la información de las fichas con fallas para la(s) subpartida(s) asociadas.

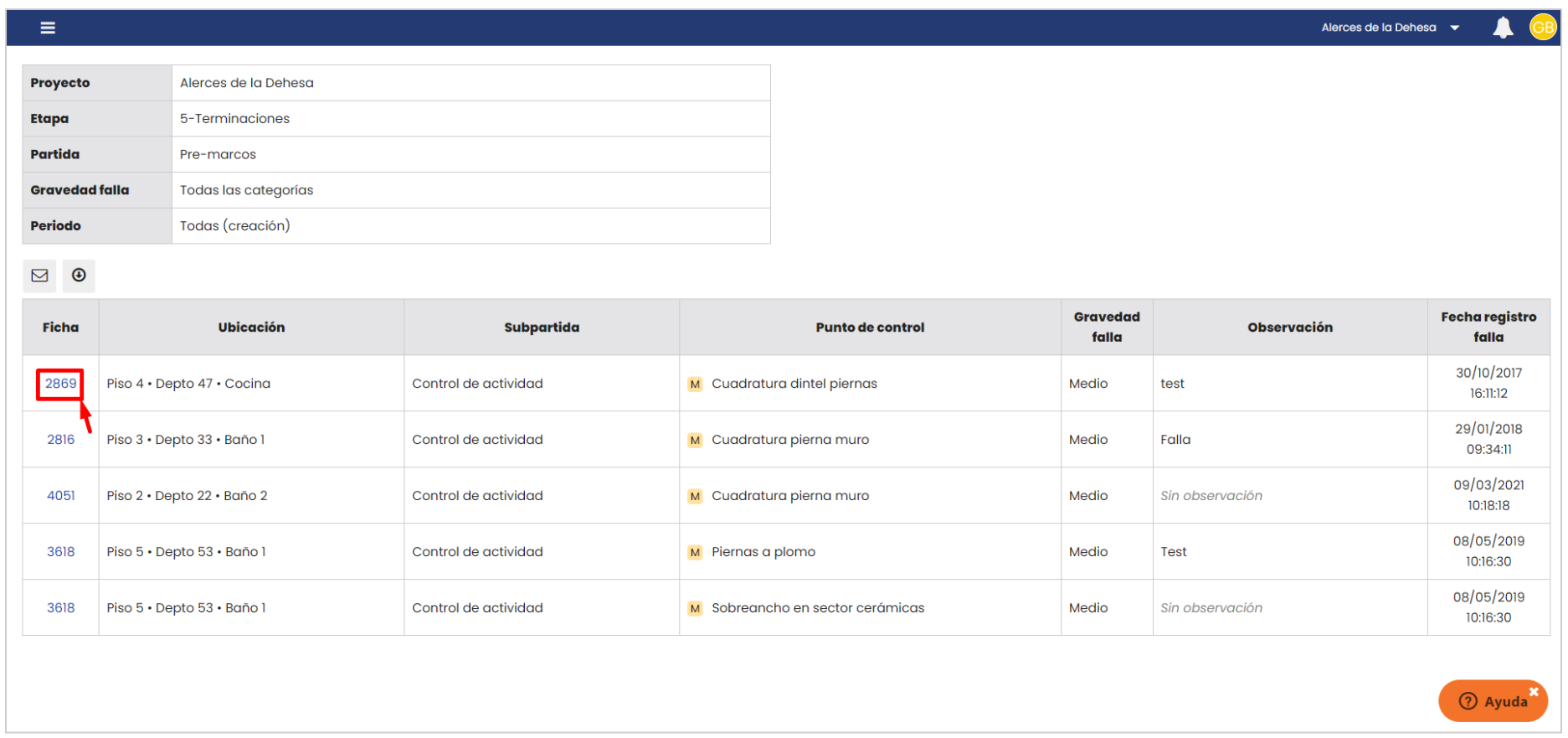

En esta vista de subpartidas, podrás visualizar los números de fichas que poseen las fallas, los puntos de control, gravedad y fecha de registro asociadas. Al hacer clic en el número de ficha podrás observar el detalle de la misma.

Una vez generado el indicador, puedes realizar varias acciones utilizando los iconos que se encuentran en la parte superior derecha del indicador. Por ejemplo, puedes agregar el gráfico a tu dashboard personal seleccionado el icono del medidor de velocidad o enviarlo por email, accediendo al icono del sobre. Alternativamente, también puedes descargar el gráfico o los datos de la tabla haciendo clic en los iconos de la pintura y el de la nube, respectivamente. La descarga de los datos de la tabla sería en formato excel.

En caso de no ver alguna de las pestañas o secciones mencionadas anteriormente, por favor comuníquese con el administrador del sistema en su empresa o escríbanos a [e-mail].
