Asociar fichas de Calidad al modelo 3D

Para asociar las fichas en el modelo 3D de tu proyecto debes ingresar a la ruta Módulo Calidad > Fichas > BIM. En esta sección deberás seleccionar la etapa en la hayas cargado el modelo 3D (Ver Carga de modelos 3D) para que se visualice el gráfico en la pantalla:

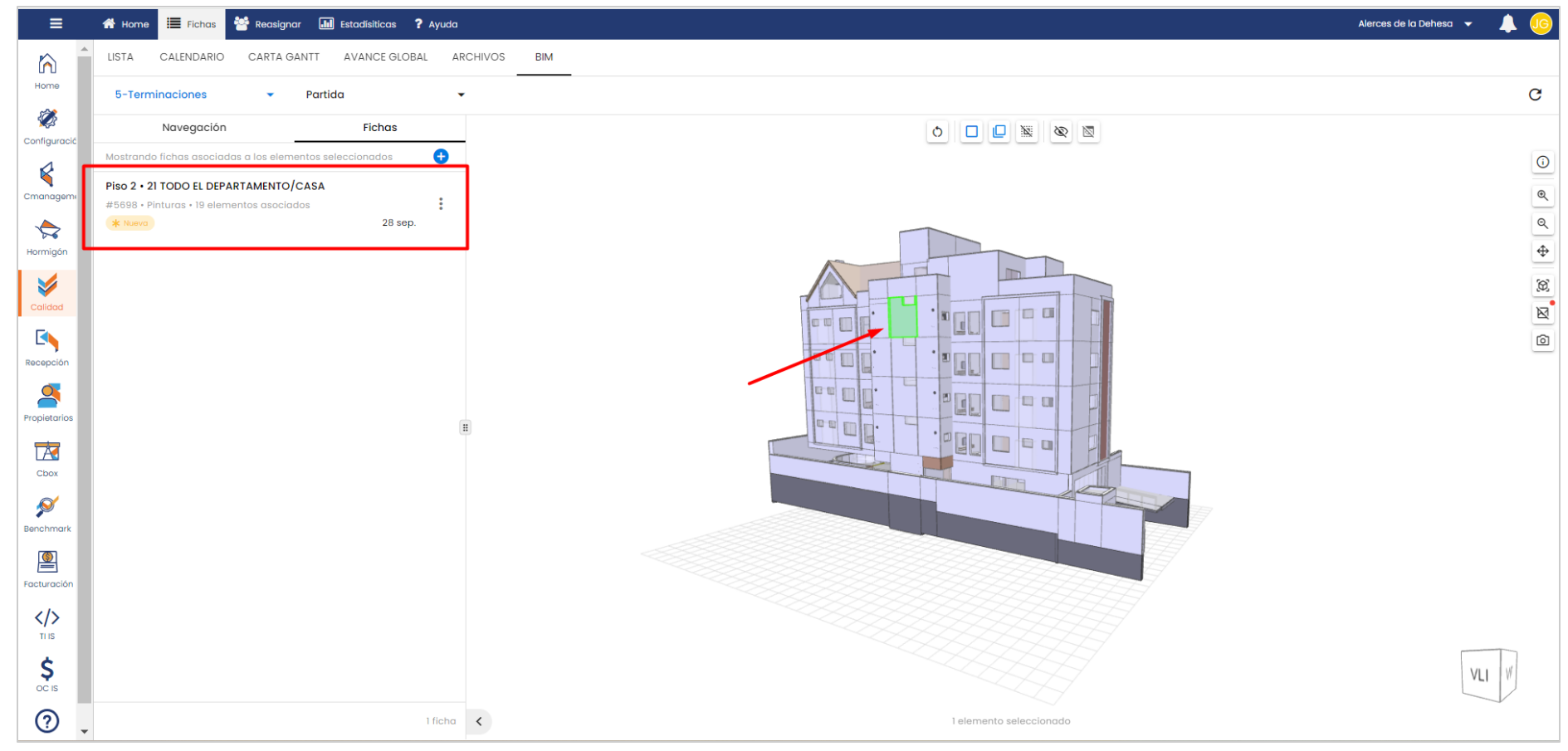

Posteriormente, deberás hacer clic sobre el elemento en el que desees trabajar. En la columna lateral izquierda, observarás la pestaña Fichas en la que podrás validar si existen fichas asociadas en el elemento que seleccionaste:

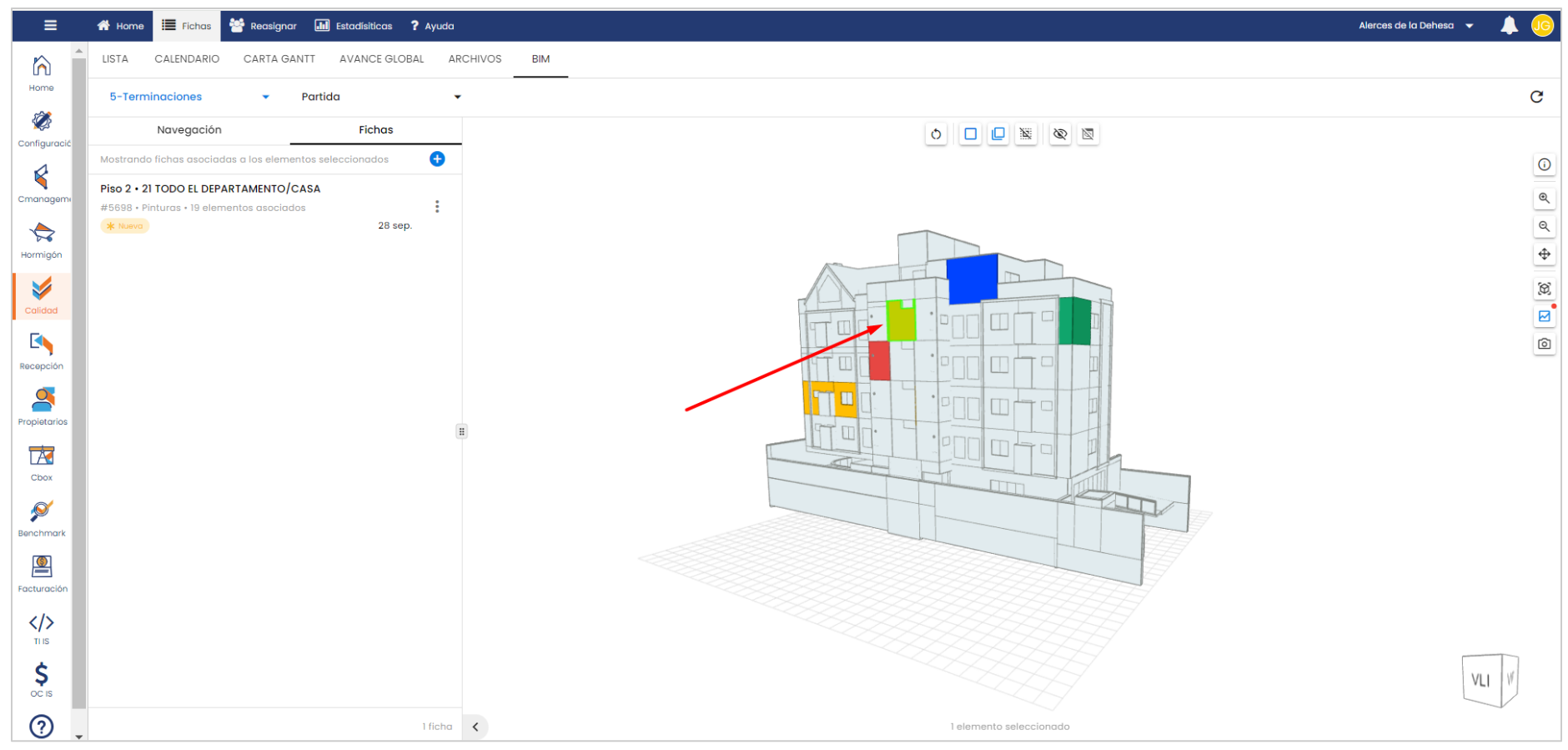

También puedes usar la herramienta Visualizar progreso completo o aislado para identificar de forma rápida los elementos que tienen fichas asociadas. Al seleccionar esta opción, los elementos cambiarán de color de acuerdo al estado de la o las fichas que tengan asociados (Ver Ambiente de trabajo):

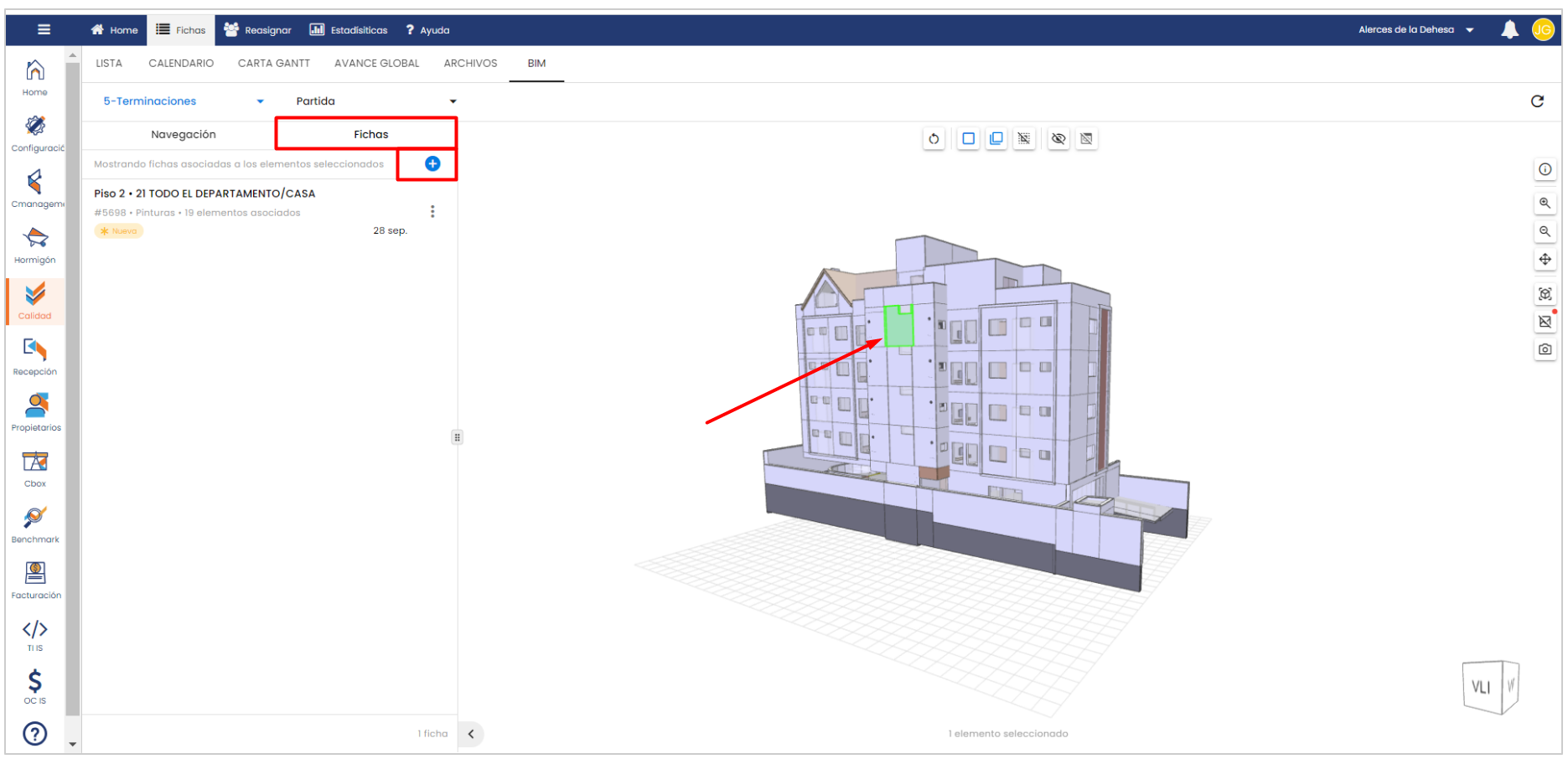

Para asociar nuevas fichas deberás hacer clic en el ícono del signo más (+) que se encuentra ubicado en la esquina superior derecha de esa misma columna:

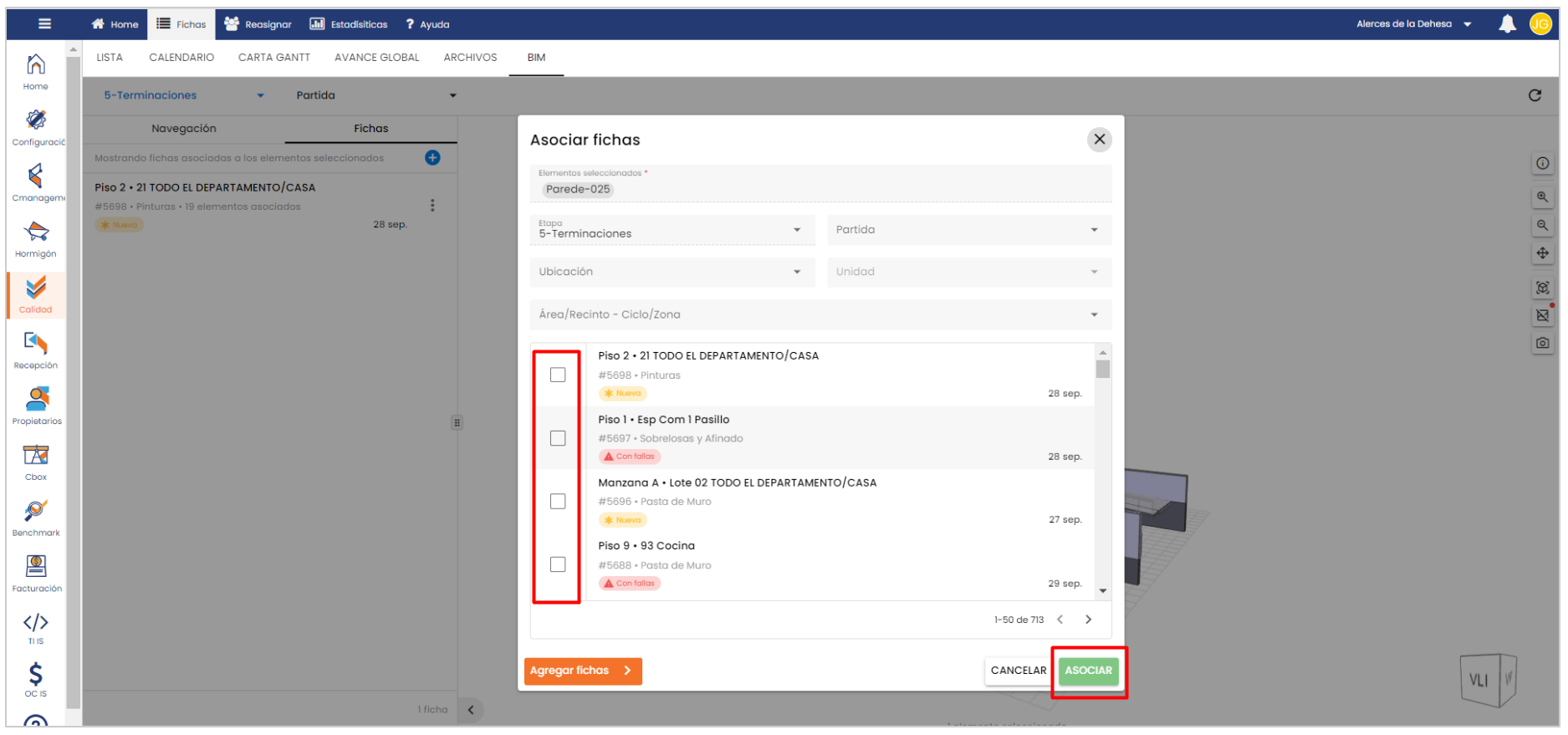

Al hacer clic en el signo más se abrirá una ventana con el listado de fichas creadas en la etapa que hayas seleccionado, si seleccionaste también una partida, solo se filtrarán las fichas relacionadas a esta. De igual manera, desde esta ventana también podrás filtrar por diferentes variables como partidas, ubicación, unidad, áreas, etc. Selecciona las fichas que desees asociar haciendo clic en el recuadro de selección múltiple y luego presiona Asociar:

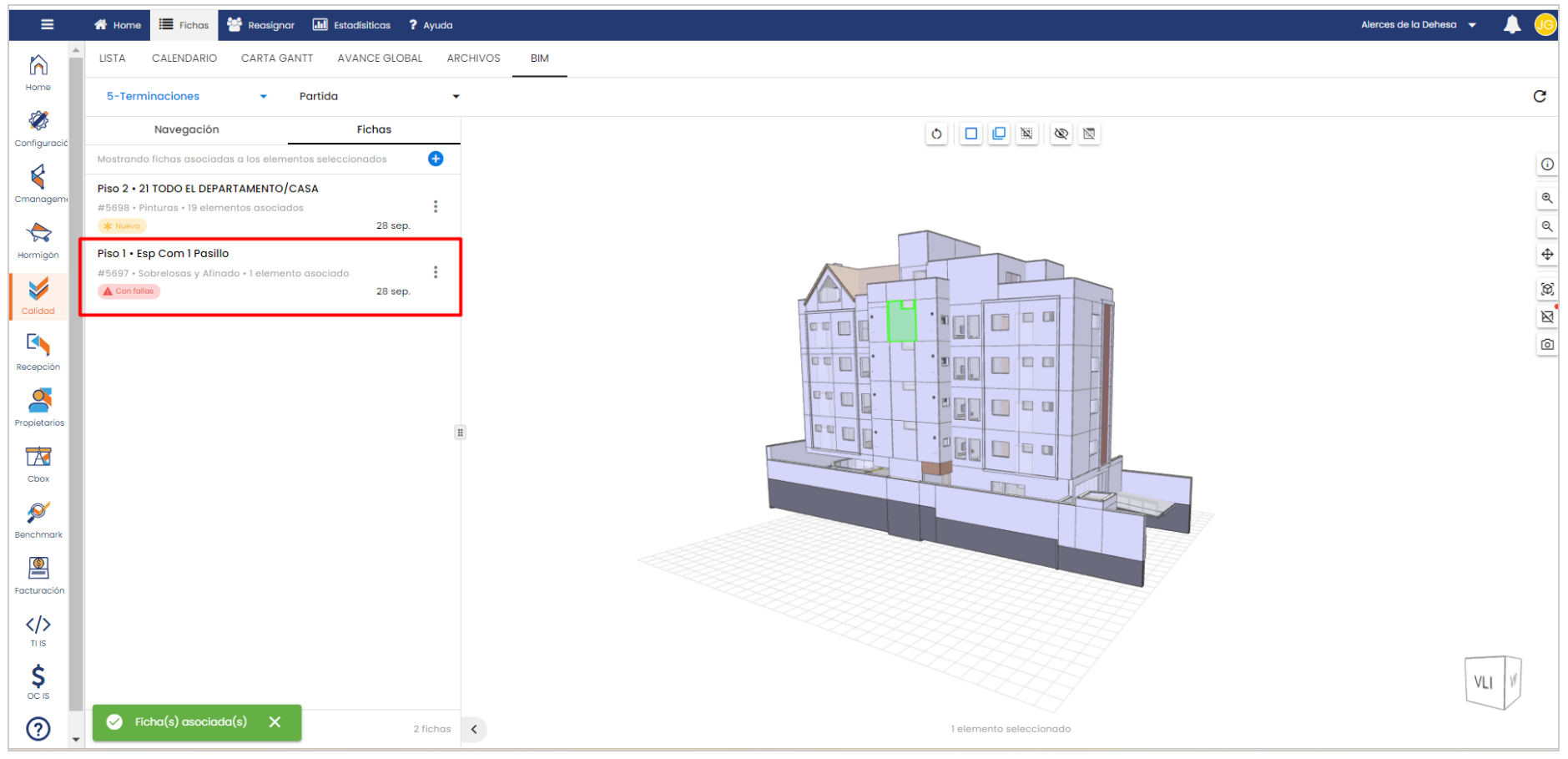

La ficha se agregará al listado en la sección Fichas de la columna lateral izquierda:

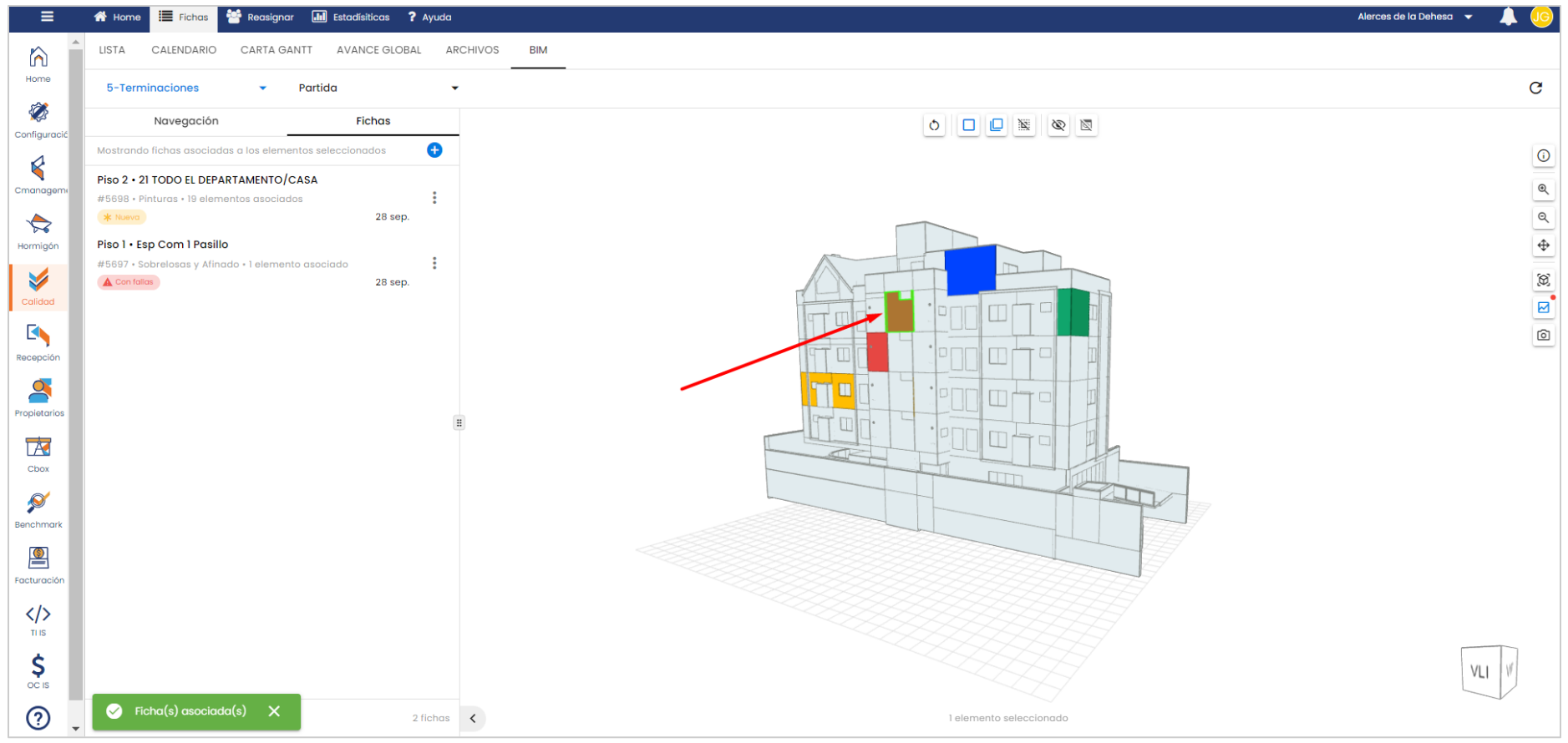

Si usaste la herramienta la herramienta Visualizar progreso completo o aislado, el elemento podría cambiar de color según el estado de la ficha que hayas asociado. En este ejemplo, el elemento seleccionado solo tenía una ficha asociada en estado Nuevo y estaba en color amarillo, al asociar una ficha en estado Con fallas, pasó a color rojo:

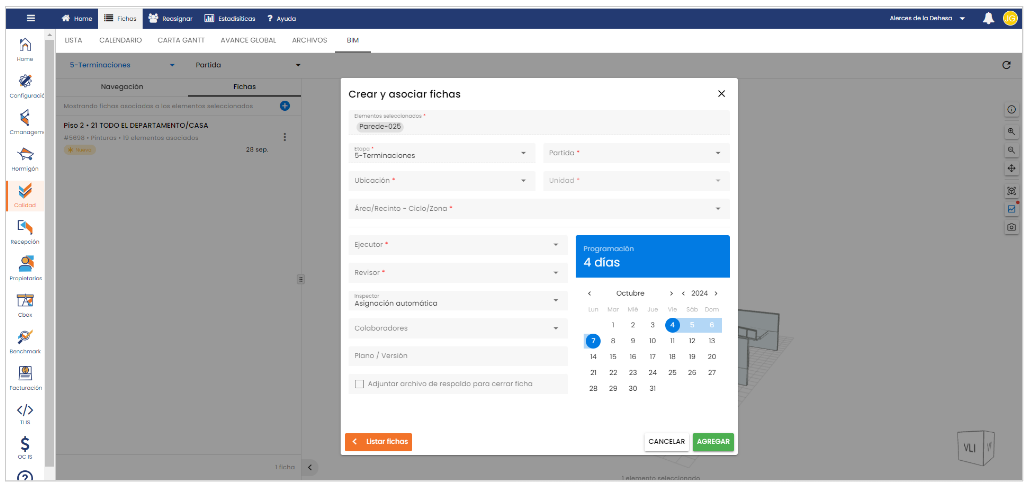

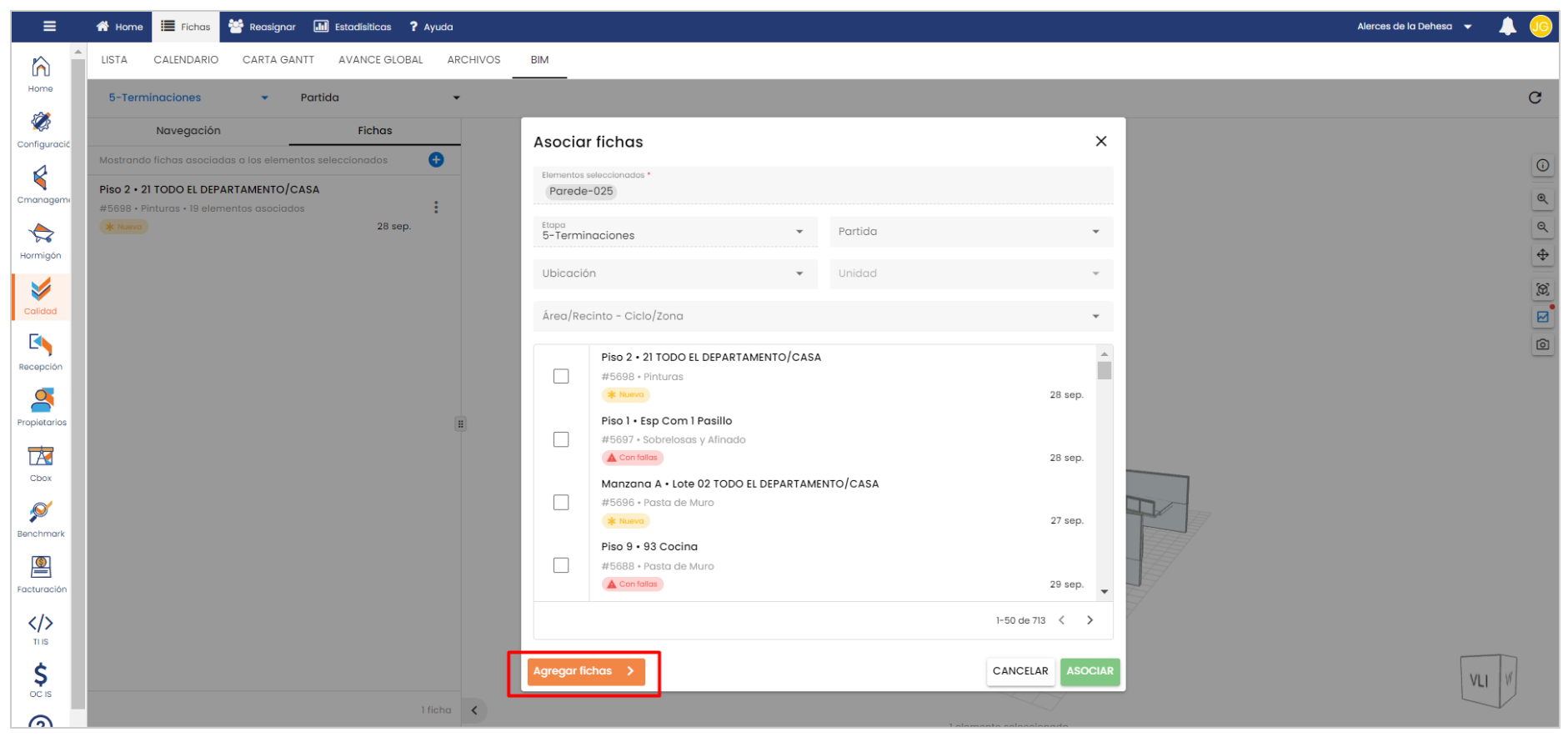

Desde esta sección también podrías agregar nuevas fichas de calidad que quedarían asociadas al modelo 3D. Para ello deberás hacer clic en mismo signo del signo más mencionado anteriormente, en la ventana que se abre deberás seleccionar el botón Agregar fichas ubicado en la esquina inferior izquierda:

Complete los datos solicitados y presione Agregar. El ingreso de nuevas fichas de Calidad en esta sección tienen las mismas consideraciones que la sección Fichas. Para mayor información, visite Pestaña Fichas.
