Carga de modelos 3D

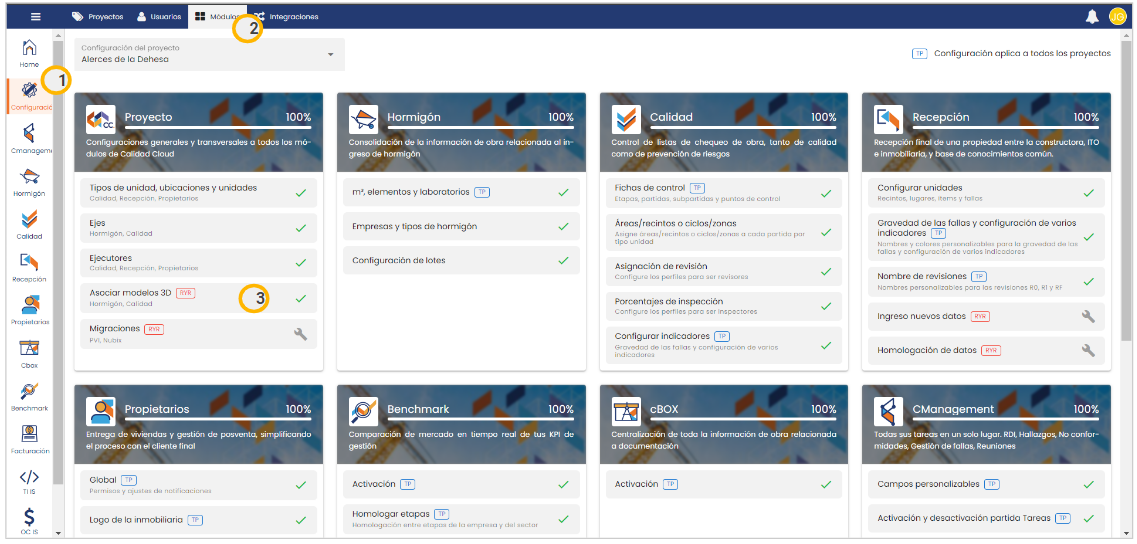

Para cargar el modelo 3D de tu proyecto debes ingresar a la ruta Módulo Configuración > Módulos > Proyecto - Asociar modelo 3D:

Consideraciones:

• Es necesario tener un perfil que tenga habilitado el permiso de configurar modelos 3D para poder realizar la carga. Si no lo posees, comunícate con la persona encargada de administrar el sistema en tu empresa o escríbenos a [e-mail] y te orientaremos.
• Para el módulo de hormigón, solo se podrá escoger unos de los planos por proyecto. En el caso de Calidad, se debe asociar una etapa diferente.
• Los elementos subidos iniciarán una proceso de optimización para que la información pueda ser renderizada de manera correcta en los diferentes módulos donde serán usados.
• Si se eliminan fichas de Calidad y/o etapas también se eliminarían las asociaciones existentes en los modelos 3D.
• Si se eliminan colocaciones de las fichas de Hormigón/Concreto también se eliminarían las asociaciones existentes en los modelos 3D.
• El tamaño del archivo IFC no debe sobrepasar los 250mb.

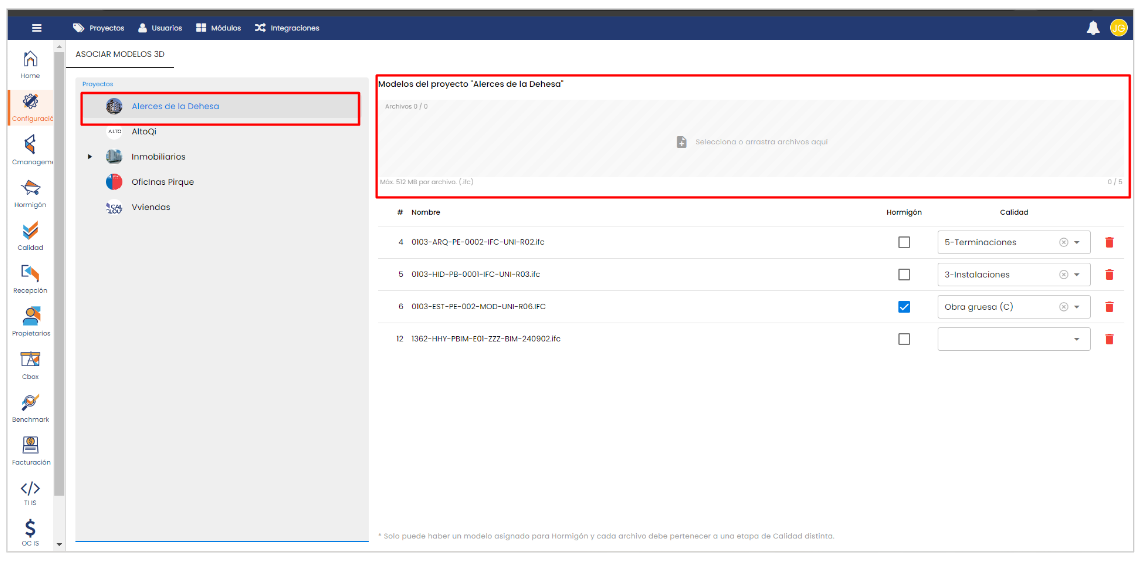

Dentro de la sección, observarás el listado de proyectos a los que tenga acceso. Selecciona en el que desees asociar el modelo 3D y se habilitará la opción de cargar el archivo:

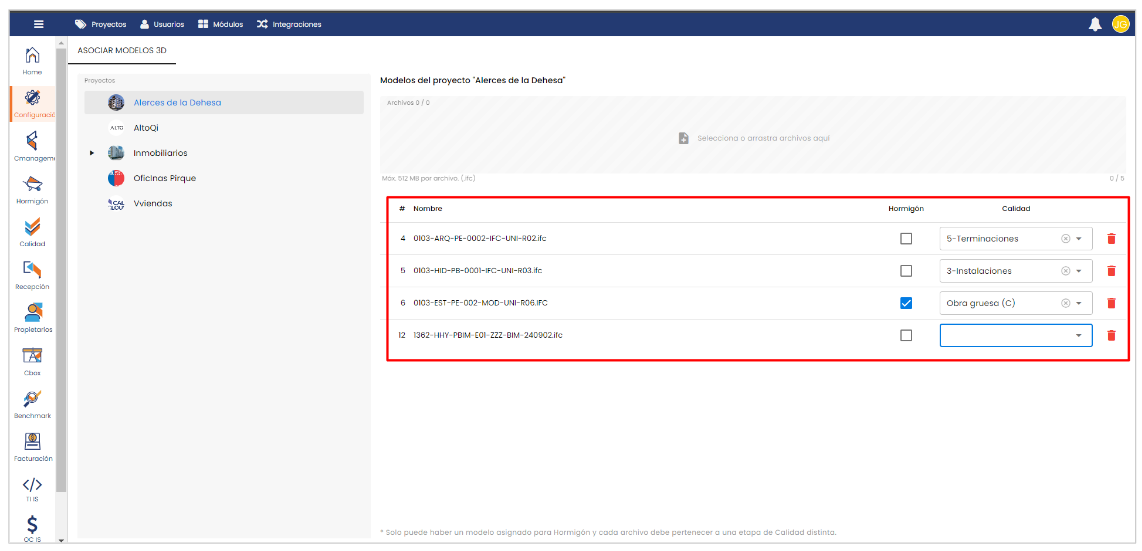

En la parte inferior observarás el listado de archivos cargados. A la derecha del nombre de estos podrás asociarlos a los elementos correspondientes. En el caso de Calidad, deberás escoger las diferentes etapas. Para el módulo de Hormigón/Concreto se podrá cargar un plano por proyecto.

Vale acotar que podrás cambiar la etapa asignada al archivo siempre y cuando no existan fichas asociadas. También se debe tener en cuenta que al eliminar un archivo, se desasociarían las fichas del modelo 3D.
